本项目基于阿里云 ECS 与私有化集群，通过 VPN 实现公网与内网隔离互通，构建一套安全、灵活、可扩展的云原生应用环境。主要应用容器化部署于 Kubernetes集群，结合 Istio 实现服务网格治理，具备 CI/CD、金丝雀发布、分布式链路追踪、监控告警、持久化存储等完整能力。

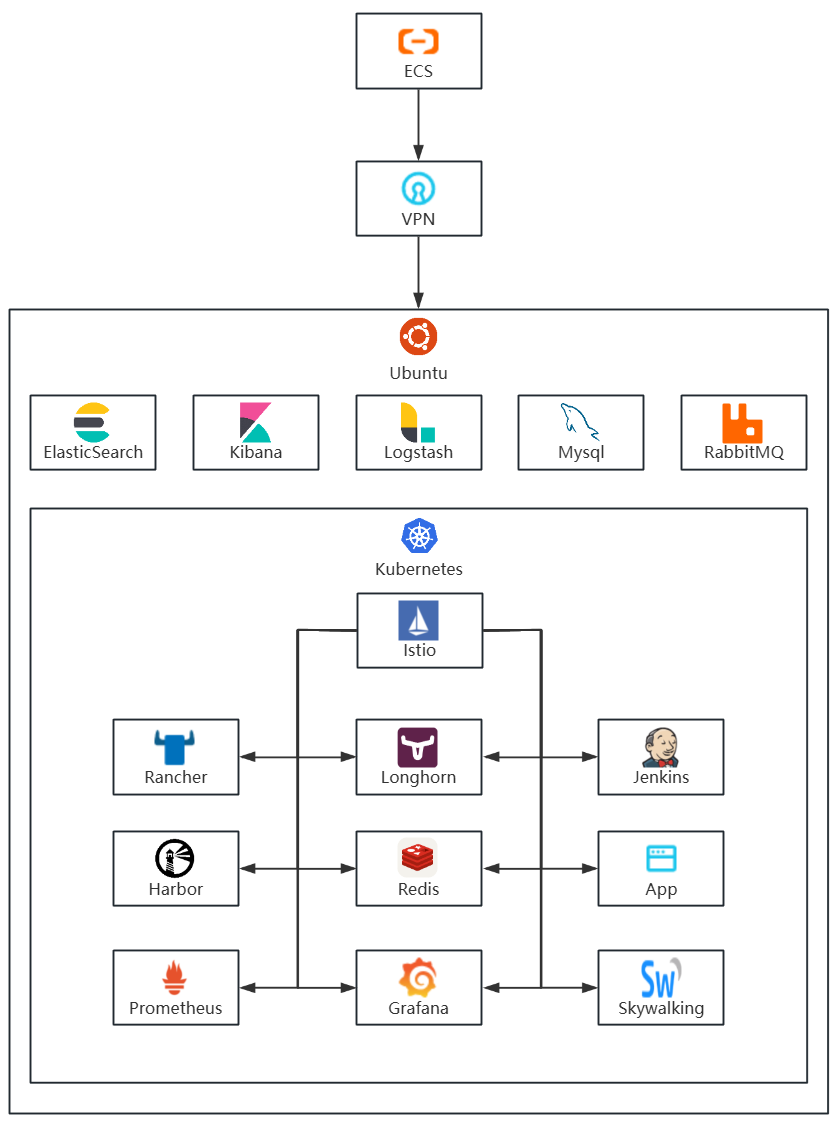

项目架构概览

​

🛠️ 关键组件说明

阿里云 ECS

• 作为公网入口，返回部分静态资源请求，接入 VPN，转发访问流量至私有化集群。

VPN

• 建立 ECS 与私有集群的内网隧道，保证数据链路安全。

Kubernetes 集群

• 私有化集群，承载所有容器化应用，支持集群化部署、弹性扩展。

Istio 服务网格

• 实现 K8S 内部微服务的流量治理、灰度发布、链路追踪、熔断限流等。
• 配置 VirtualService、Gateway 实现统一流量入口与路由控制。
• 与 Prometheus、Grafana 联动，实现指标采集与可视化。

Harbor

• 私有镜像仓库，安全管理镜像存储与分发。

Jenkins

• 实现 CI/CD 流水线自动化部署，集成 Harbor 与 K8S。

Rancher

• K8S 集群管理平台，集中化管理多集群与命名空间。

Redis

• 提供缓存数据与分布式锁服务。

Prometheus + Grafana + Skywalking

• Prometheus 负责监控指标采集，Grafana 实现可视化展示，Skywalking链路追踪。
• 与 Istio 集成，实时监控服务流量与健康状况。

Longhorn

• K8S 内分布式存储解决方案，提供数据持久化与动态卷调度。

Mysql

• 业务数据库，数据持久化。

RabbitMQ

• 分布式消息队列。

ElasticSearch + Kibana + Logstash

• 数据搜索、日志收集、可视化分析。

📈 部署特点

• 📌 完全私有化部署：公网仅暴露 ECS，所有内部服务隔离。
• 📌 全集群部署：所有组件均以集群模式部署，保障高可用。
• 📌 服务网格化：接入 Istio，统一流量治理与安全控制。
• 📌 持续交付体系：Jenkins + Harbor + K8S，自动化发布。
• 📌 统一监控告警：Prometheus + Grafana + Skywalking + ELK，实时监控、链路分析、日志分析。
• 📌 持久化方案：Longhorn + MySQL，保障数据可靠性。
• 📌 多维度管理：Rancher 实现容器编排与资源调度可视化。

🖥️ 网络与访问流程

1. 用户访问公网域名或 IP。
2. 流量进入阿里云 ECS，通过 Nginx/Ingress 转发至私有集群。
3. ECS 与私有集群 VPN 隧道打通，保障数据安全。
4. K8S + Istio 路由流量至目标服务。
5. 服务内部依赖统一通过 Istio 管理流量、链路追踪。
6. 数据存储、消息队列、日志统一管理。

‍

‍
